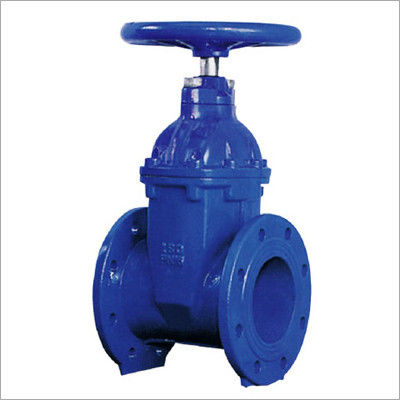

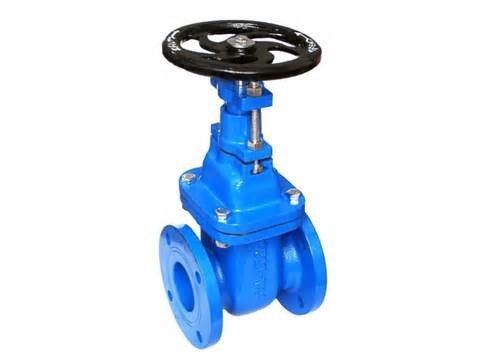

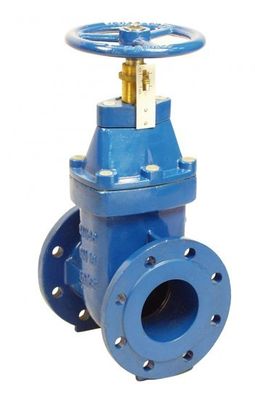

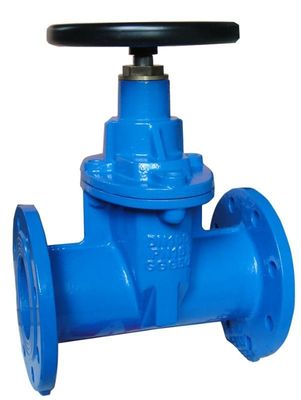

Tuỳ sắt dẻo Quy trình đúc Pipeline Sluice Van BS5163 ANSI lớp 125, lớp 150

Custom Ductile Iron Casting Process Pipeline Sluice Valve BS5163 ANSI class 125 , class 150
Custom Ductile Iron Casting Process Pipeline Sluice Valve BS5163 ANSI class 125 , class 150 Custom Ductile Iron Casting Process Pipeline Sluice Valve BS5163 ANSI class 125 , class 150 Custom Ductile Iron Casting Process Pipeline Sluice Valve BS5163 ANSI class 125 , class 150 Custom Ductile Iron Casting Process Pipeline Sluice Valve BS5163 ANSI class 125 , class 150

Hình ảnh lớn :  Tuỳ sắt dẻo Quy trình đúc Pipeline Sluice Van BS5163 ANSI lớp 125, lớp 150

Thông tin chi tiết sản phẩm:
Place of Origin: China
Hàng hiệu: GSC
Chứng nhận: CE/ISO
Model Number: ZT-003
Thanh toán:
Minimum Order Quantity: 5000PCS
Giá bán: Negotiable USD Price
Packaging Details: Plywwod box or according to customers' requirement
Delivery Time: 30days after receiving your down-payment
Payment Terms: T/T, L/C
Supply Ability: 50000PCS Per Months
Chi tiết sản phẩm
Application: Water Project Material: QT450
Color: Black Guarantee: 12 Months
Connection: Flange Type: Sluice Valve
DN Range: DN25-DN600 PN: 10
OEM: Acceptable
Điểm nổi bật:

tùy chỉnh đúc gang

,

đúc dễ uốn sắt

Tuỳ sắt dẻo Quy trình đúc Pipeline Sluice Van BS5163

Thông số kỹ thuật

Khả năng hồi phục van cổng ngồi
Chất liệu: dẻo
Thiết kế tiêu chuẩn: BS5163
Khoan Flang: class ANSI 125, 150 lớp học

Giới thiệu ngắn gọn

Van cống là loại sử dụng rộng rãi van khối với phạm vi rộng lớn của áp suất làm việc và nhiệt độ, được sử dụng để ngăn chặn hoặc kết nối các phương tiện bên trong đường ống. Van cống kết luận rằng tăng van xả thân và không tăng van xả thân. Van cống được đặc trưng là có hoặc là một thân cây tăng hoặc một nonrising. Các tính năng khác biệt của một cửa van là các bề mặt niêm phong giữa cửa và ghế là phẳng, do van cửa thường được sử dụng khi một dòng chảy đường thẳng của hạn chế dịch và tối thiểu là mong muốn. Các mặt cửa có thể tạo thành một hình nêm hoặc họ có thể được song song. Cổng van được sử dụng chủ yếu để cho phép hoặc ngăn chặn dòng chảy của chất lỏng, nhưng van cổng điển hình không nên được sử dụng để điều tiết dòng chảy, trừ khi chúng được thiết kế đặc biệt cho mục đích đó. Bởi vì khả năng của mình để cắt giảm thông qua chất lỏng, van cửa thường được sử dụng trong ngành công nghiệp dầu khí.

Đặc tính sản phẩm

Các kênh bên trong của van là thẳng, kháng dòng chảy thấp.
Không có vấn đề mở hoặc đóng, đĩa van luôn luôn chuyển động vuông góc với hướng dòng chảy, dễ dàng để chuyển đổi.

Việc dỡ bỏ đĩa dựa trên chuyển động của thân, đột quỵ dài, do đó, nó sẽ chi phí thời gian dài để chuyển đổi, nhưng tránh được sự tồn tại của cái búa nước.
Cả hai bên của kênh là đối xứng, phương tiện có thể chảy về phía hai hướng, dễ dàng để cài đặt.

Phân loại van cống


Chất liệu: gang, phôi thép, thép không gỉ, đồng đúc.
Cấu trúc thân van: tăng hay nonrising
Loại con dấu: con dấu cứng hoặc con dấu mềm
Kết nối: mặt bích, bánh xốp, sợi
Loại Driven: xử lý, khí nén điện.


Z41 tăng van xả thân và Z45 nonrising van cống gốc


1. Tăng cống thân van: van nut là ở bìa hoặc khung, xoay đai ốc để nhận ra nâng thân van, loại cấu trúc này có lợi không chỉ bôi trơn gốc nhưng cũng có mức độ mở hoặc đóng riêng biệt, và bây giờ nó có được sử dụng rộng rãi.
2. Nonrising ngăn chặn cống van cảm ứng với phương tiện trực tiếp, phù hợp cho việc lắp đặt ngầm hoặc nơi không gian dọc là hạn chế. Các nhược điểm của cấu trúc này là chủ đề sẽ bị ăn mòn hoặc bị hư hỏng.

Sự khác nhau giữa tăng thân và nonrising van cống gốc

Tăng bắt nguồn cung cấp một dấu hiệu cho thấy hình ảnh của vị trí van vì thân cây được gắn vào cổng như vậy mà các cửa khẩu và ngăn chặn sự gia tăng và giảm với nhau như các van được điều hành. Nonrising van gốc có thể có một con trỏ luồng vào cuối phía trên của thân cây để chỉ ra vị trí của van, kể từ khi cửa đi lên hoặc xuống gốc trên các chủ đề mà không tăng hoặc giảm các gốc. Nonrising bắt nguồn được sử dụng lòng đất hoặc nơi không gian dọc là hạn chế.

Tiêu chuẩn áp dụng

Mục
Tiêu chuẩn
Thiết kế sản xuất chấp nhận GB / T12234
Chiều dài cấu trúc van GB / T12221
Kết nối van mặt bích JB / T79
kiểm tra van JB / T9092

hiệu suất Thông số

Tên của bài viết
Bích Cast IronGlobe Van
liên quan
vành
Đường kính danh nghĩa
DN25-DN600
áp suất danh nghĩa
PN16 / PN25 / PN40 / PN64

Kiểm tra áp suất

Kiểm tra nhà ở: PN × 1.5

Kiểm tra con dấu: PN × 1.1

xử lý bề mặt
Thân máy bằng thép không gỉ, sơn phủ khác
nhiệt độ áp dụng ≤450 ° C
phương tiện được áp dụng
Nước, dầu, khí, hơi nước và như vậy.

Vật liệu tùy chọn cho bộ phận

tên các bộ phận
Vật liệu tùy chọn
Body Bìa
Thép không gỉ CF8 / CF8M / CF3M, WCB, Thép đúc WCB gang (QT450)
Trái bóng

CF8 (P) CF8M (R) CF3M (RL), Thép đúc gang khảm bằng đồng

Ghế

Van Body,

Stereoplasm hợp kim, đồng khảm

thân cây
Thép không gỉ 3046SS, 316SS, 416SS
bề mặt Seal Van cơ thể, hợp kim hàn lớp phủ / đồng
Đóng gói Spacer PTFE / PPL Graphite
Wheel tay Phôi thép dễ uốn, gang xám
dây buộc
Thép không gỉ Thép Carbon

Ghi chú cài đặt


Bánh 1. Tay, mức độ và cơ chế truyền tải không thể nghểnh hoặc bị rơi.
2. đĩa đúp cống phải được lắp đặt theo chiều dọc
3. Nó sẽ mở van by-pass đầu tiên trước khi van cống mở ra, để giảm áp lực, hãy cài đặt theo hướng dẫn nếu van với một cơ chế truyền tải.
4. Các van phải được bôi trơn không ít mỗi tháng một lần nếu van được sử dụng thường xuyên.
5. van Sluice sử dụng như dừng phương tiện, các tổn thất áp suất sẽ đạt thấp nhất khi opeded đầy đủ.
6. van Sluice là phù hợp với điều kiện hoàn toàn mở hoặc đóng cửa, không thích hợp để điều chỉnh hoặc điều tiết làm việc.

Hướng dẫn hoạt động

1. Hãy chắc chắn rằng đường ống dẫn và van đã được làm sạch trước khi vận hành.
2. Xoay bánh xe tay ngược chiều kim đồng hồ, lái xe gốc, đĩa để mở, kênh này sẽ được mở cửa hoàn toàn khi tăng chiều cao bằng đường kính van, ngược lại, sau đó van sẽ được đóng lại khi khó để xoay bánh xe tay ở chiều kim đồng hồ.
3. Van chỉ thích hợp cho cắt phương tiện, do đó, một nửa tình trạng khép kín là không được phép.
4. Nếu có rò rỉ gần bìa trong khi cho ăn sau khi van chạy trong một thời gian, nó có thể buộc chặt đai ốc, rò rỉ sẽ được loại bỏ.
