Máy Khoan Lõi Thủy Lực HYDX -4

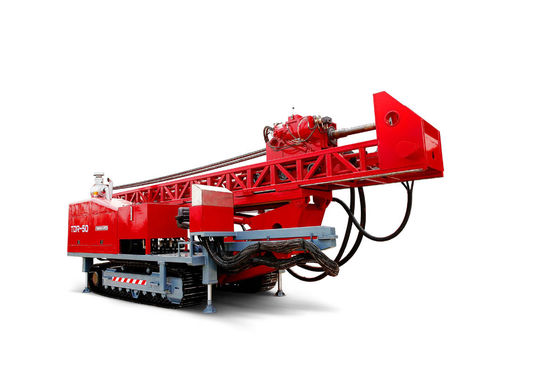

Full Hydraulic Multifunction Core Drill Rig TDR-50 , Top Drive Drill Rig
Full Hydraulic Multifunction Core Drill Rig TDR-50 , Top Drive Drill Rig Full Hydraulic Multifunction Core Drill Rig TDR-50 , Top Drive Drill Rig Full Hydraulic Multifunction Core Drill Rig TDR-50 , Top Drive Drill Rig Full Hydraulic Multifunction Core Drill Rig TDR-50 , Top Drive Drill Rig Full Hydraulic Multifunction Core Drill Rig TDR-50 , Top Drive Drill Rig

Hình ảnh lớn :  Máy Khoan Lõi Thủy Lực HYDX -4

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: SINOCOREDRILL
Chứng nhận: CE /ISO9001
Số mô hình: HYDX -4
Thanh toán:
Số lượng đặt hàng tối thiểu: Không có
chi tiết đóng gói: Đóng gói với 1 * 40 container HQ
Thời gian giao hàng: Dựa trên Đặt hàng Chi tiết
Điều khoản thanh toán: T/T, thư tín dụng, Western Union
Khả năng cung cấp: Dựa trên Đặt hàng Chi tiết
Chi tiết sản phẩm
Mô tả: Máy khoan lõi thủy lực Mô hình: HYDX -4
loại hình: Loại máy thu thập thông tin Loại Plaform Loại Trailer Sức mạnh: 145kw
Sự mờ nhạt: 6250 * 2220 * 2500mm Trọng lượng: 12500kg
Bơm bùn: BW250 Tốc độ: 1900 vòng / phút
Điểm nổi bật:

giàn khoan lõi

,

khoan lõi kim cương

Máy Khoan Lõi Thủy Lực HYDX -4

Các giàn khoan lõi thủy lực HYDX-4 của giàn khoan và rotator đầy đủ đã thông qua công nghệ coring đường dây, đã được các giàn khoan loại chi phối cho các mỏ khoáng sản rắn thăm dò ở các nước phát triển trên thế giới. Nó cũng là hướng phát triển của kỹ thuật khoan và thiết bị khoan ở Trung Quốc.

Loại giàn khoan địa chất thủy văn này có thể thay thế các sản phẩm nhập khẩu. Nó có thể được áp dụng cho thăm dò và thăm dò địa chất, luyện kim, than, dầu khí, khí tự nhiên, nước ngầm và các ngành công nghiệp khác.

Các giàn khoan lõi thủy lực HYDX-4 được trang bị một loạt động cơ lái xe bơm. Việc cho ăn và nâng của rotator được điều khiển trong cấu trúc của xi lanh trực tiếp đẩy, với một cơn đột qu 3.5 3.5m (11,5 feet).

Vòng xoay của trục chính được điều khiển bởi một động cơ đơn. Nó có bốn ca cơ khí thay đổi tốc độ, và tốc độ có thể được điều chỉnh thủy lực với sự thay đổi giếng. Giàn khoan địa chất thủy văn có cấu trúc đơn giản.

Nó nhẹ và dễ dàng để chuyển đổi; cột buồm có chức năng trượt và chạm đất; trục chính được nâng lên và hạ xuống bằng xi lanh thủy lực; nó có thể xếp lại cho vận chuyển và di dời. Lỗ trục chính có đường kính lớn.

Ⅱ. Các thông số chính


Bơm chính Bơm thủy lực Dung tích công suất chính của Dây xước Dây kẹp Các loại khác

Động cơ diesel của giàn khoan lõi thủy lực HYDX-4 Mô hình Cummins 6BTA5.9-C180 (turbocharged và làm mát bằng nước)
Chuyển 5.9L (1,56 US gallon)
Quyền lực 132Kw (180HP)
RPM ròng (Cài đặt gốc) 2200 vòng / phút
Công suất khoan của giàn khoan địa chất thủy văn Giàn khoan lõi thủy lực BQ 1000m (3280feet)
Thiết bị khoan cốt lõi NQ 700m (2296 feet)
HQ giàn khoan địa chất 500m (1640 bộ)
Giàn khoan địa chất thủy văn PQ 300m (984 bộ)
Xoay động cơ Máy biến áp thủy lực: SAUER-DANFOSS
RPM Bốn thang / Steeples Thay đổi 0-1100 RPM
Tỷ lệ 1st 14.422: 1 2nd 8.171: 1 3rd 4.519: 1 4th 2.652: 1
Trục khoan lõi khoan HYDX-4 Đầu mở Kiểu xoay, Hướng dẫn thao tác
Chì thủy lực (PQ) Dụng cụ mở nắp thủy lực, kẹp kẹp đĩa, thông thường có nắp trục kiểu C có chiều dài 222 400 N
Tối đa Thiết bị khoan địa chất thủy lực mô-men xoắn 3700 N · m (2727 lbf · ft)
Giữ đường kính 121 mm (4,76 inch)
Tối đa Nâng công suất của trục chính 150 kN (33720 lbf)
Tối đa Cấp nguồn Thủy lực lõi thủy lực HYDX-4 60 kN (13480 lbf)
Bơm thủy lực Axial Piston thay thế Bơm Triplex để lái xe của rotator, winch bùn bơm & nâng cấp jacks. Với hệ thống cảm biến tải. Máy tạo: Máy bơm đầu tiên của DANFOSS: 148LPM ở bơm 31.5MPa thứ hai: 120LPM ở 28MPa Máy bơm thứ 3: 50 LPM ở 16MPa
Máy khoan lõi thủy lực HYDX-4 310 L (82 Gallon Hoa Kỳ)
Lực nâng (dây đơn) 57kN (12814 lbf) (trống trống)
Tốc độ nâng (dây đơn) 38-70m / phút (trống trống)
Giàn khoan địa chất thủy lực nâng Đường kính dây thép 18 mm (0,71 inch)
Chiều dài dây thép 50 m (164 feet)
Lực nâng (dây đơn) 1200 Kg (2646 lb) (trống trống)
Tốc độ nâng (dây đơn) 60-90m / phút (trống trống)
Đường kính dây thép 5,3 mm (0,2 inch)
Chiều dài dây thép 1000 m (3280 feet)
Chiều cao cột buồm 9,6 m (31,49 bộ)
Góc điều chỉnh cột buồm 0 ° -90 °
Góc khoan 45º xuống ngang xuống 90 độ xuống dưới
Kéo thức ăn 15000kg (33075 lb)
Cột Lực đẩy 6000 kg (13230 lb)
Rod Pull 3 m hoặc 6 m (9,84 feet 19,68 feet)
Cơn co giật 3500 mm (137,80 inch)
Sliding Stroke 600 mm (23,62 inch)
Kiểu Máy bơm tuần hoàn Triplex Plunger
Bơm bùn Mô hình BW160 / 10
Cú đánh 70mm (2,76 inch)
Áp suất xả 2,5, 4,0, 6,5, 10,0 Mpa (363, 580, 943, 1450 psi)
Phạm vi kẹp 55,5-110 mm (2,19-4,33 inch) thông qua lỗ Ф154mm (6,06 inch)
Trọng lượng (loại nền) 9300 Kg (20506 lb)
Khác Kích thước (L × W × H) 5100 × 2200 × 2650mm (200 × 86,6 × 104,3 inch)
Phương thức vận tải Trình thu thập thông tin
