Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Output Capacity: | 9/10kVA | Output Power: | 7.2/ 8kW |
|---|---|---|---|
| Type: | Generator Set | Engine: | Perkins |
| Frequency: | 50Hz / 60Hz | Cooling Type: | water cooled |
| Làm nổi bật: | Perkins Diesel Generator Set,Perkins Diesel máy phát điện |
||

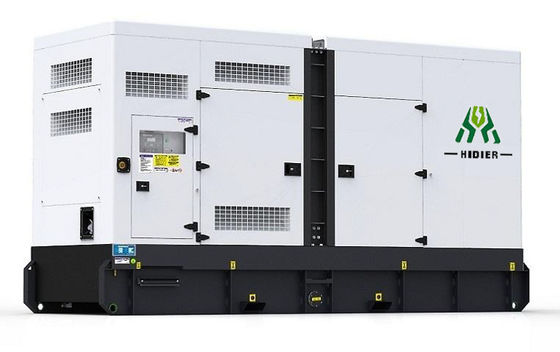

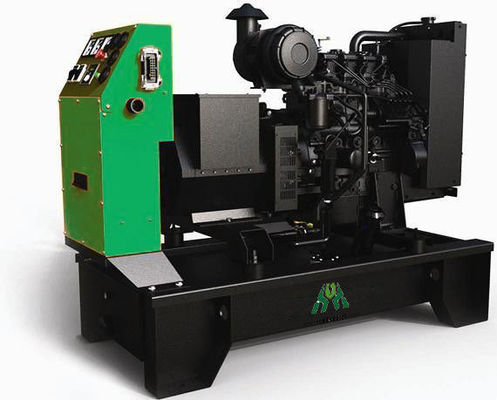

Ba giai đoạn Perkins Diesel máy phát điện 8kW 10kVA Silent / Loại máy
| HDP Dòng HDP8 / HDP8S |
Mô hình | Công suất dự phòng | Công suất | Động cơ | máy phát điện | Bảng điều khiển | |||
KVA | KW | KVA | KW | Stamford | Hidier (Tùy chọn) | Mô hình | ||
HDP8 / S | 10 | số 8 | 9 | 7.2 | 403D-11G | PI044E | HD7 | MRS10 |
Spec # 1 Đặc điểm | |
1 | Hệ thống kích từ: tự kích thích (AREP và PMG là tùy chọn) |
2 | ATS (công tắc chuyển tự động) đựng |
3 | công tắc cách ly pin có thể khóa |
4 | tấm kẽm mạ không gỉ có khả năng chống ăn mòn mạnh |
5 | rung, giữa động cơ / điện và khung cơ sở |
6 | thiết kế hệ thống dây tích hợp |
7 | bình nhiên liệu cơ sở cho ít nhất 8 giờ chạy |
số 8 | Được trang bị với một bộ giảm thanh công nghiệp |
9 | bơm dầu động cơ |
10 | 50 ℃ tản nhiệt |
11 | nâng và cơ sở khung thép hàng đầu với lỗ xe nâng |
12 | Thoát nước cho bể nhiên liệu |
13 | Toàn bộ các chức năng bảo vệ và nhãn an toàn |
14 | IP54 (bộ cách âm), IP56 (hệ thống điều khiển) |
15 | Nước áo khoác gia nhiệt, lò dầu có sẵn. |
16 | Đôi không khí sạch hơn, phụ tùng thay thế, công cụ đặc biệt có sẵn. |
17 | Tuỳ chỉnh làm là chấp nhận được |
Máy phát điện mẫu | Chiều dài (L) mm | Chiều rộng (W) mm | Chiều cao (H) mm | kg Trọng lượng Net |
HDP8 | 1500 | 700 | 1200 | 350 |
HDP8 S | 1900 | 700 | 1200 | 530 |
| Spec # 2 động cơ Perkins 403D-11G |
cửa dẫn khí
bộ lọc không khí gắn
hệ thống nhiên liệu
Máy móc chỉnh loại băng bơm phun nhiên liệu
bộ lọc nhiên liệu yếu tố phân chia
Hệ thống bôi trơn
sump thép ướt với phụ và que thăm
Spin-trên bộ lọc dầu lub toàn dòng chảy
Hệ thống làm mát
hệ thống ổn nhiệt điều khiển với hướng vành đai bơm nước làm mát và quạt đẩy
Gắn tản nhiệt, đường ống và bảo vệ
Thiết bị điện
12 volt động cơ khởi động và 12 volt 15 amp phát điện với sản lượng DC
áp suất dầu và nước làm mát công tắc nhiệt độ
12 volt shut-off điện từ năng lượng để chạy
Glow cắm lạnh bắt đầu viện trợ và nóng / switch khởi động
Bánh đà và nhà ở
1500/1800 vòng / phút
quán tính bánh đà cao SAE J620 Kích 6½ nặng
Bánh đà SAE nhà 5 Long
3000 vòng / phút
quán tính bánh đà cao SAE J620 Kích 6½ nhẹ
nhà ở bánh đà SAE 5 Ngắn
Mountings
Mặt trận và động cơ gắn dấu ngoặc phía sau
Dữ liệu chung
Số xi lanh ............................................... .................. 3
bố trí xi lanh ........................................... dọc trong dòng
Chu kỳ ................................................. ............................4 cú đánh
Khát vọng ................................................. .... Đương nhiên hút
hệ thống đốt .......................................... phun gián tiếp
Tỷ lệ nén ................................................ .............. 23: 1
Đường kính và Stroke .................................... 77 x 81 mm (3 x 3.2 in)
Displacement ....................................... 1,131 lít (69 khối trong)
Chiều quay ................ Anti-clockwiseviewed trên bánh đà
Hệ thống làm mát................................................ ..... Làm mát bằng nước
Tổng công suất làm mát .............................. 5.2 lít (1,4 cô gái Mỹ)
Tổng công suất hệ thống bôi trơn ............ 4.9 lít (1.3 gals Mỹ)
Kích thước
Chiều dài ................................................. ........... 776 mm (30,5 in)
Chiều rộng (bao gồm cả khung lắp) ................. 449 mm (17.6in)
Chiều cao ................................................. ............ 700 mm (27,5 in)
Tổng trọng lượng (khô) .......................................... 129,2 kg ( 284,8 lb)
trọng lượng và kích thước cuối cùng sẽ phụ thuộc vào đặc điểm kỹ thuật hoàn thành.
| Spec # 3 Alternator StamfordPI044E |
HỆ THỐNG ĐIỀU KHIỂN | TIÊU CHUẨN AS480 AVR (TỰ vui mừng) | |||
ĐIỀU CHỈNH ĐIỆN ÁP | ± 1.0% | |||
Duy trì NGẮN MẠCH | TỰ MÁY vui mừng KHÔNG duy trì HIỆN NGẮN MẠCH | |||
HỆ THỐNG ĐIỀU KHIỂN | AS480 AVR VỚI hệ thống kích BOOST CHỌN (EBS) | |||
Duy trì NGẮN MẠCH | THAM CHIẾU TỚI NGẮN MẠCH sụt CURVE (trang 8) | |||
HỆ THỐNG CÁCH | CLASS H | |||
SỰ BẢO VỆ | IP23 | |||
RATED Power Factor | 0.8 | |||
cuộn dây stato | Tâm TẦNG DOUBLE | |||
WINDING PITCH | HAI PHAÀN BA | |||
WINDING Tìm nhu cầu | 12 | |||
Stator WDG. kHÁNG | 1,327 Ohms MỖI GIAI ĐOẠN AT 22 ° C SERIES STAR LIÊN | |||
Rotor WDG. kHÁNG | 0,415 Ohms tại 22 ° C | |||
EXCITER stator KHÁNG | 17,5 Ohms tại 22 ° C | |||
EXCITER Rotor KHÁNG | 0,211 Ohms MỖI GIAI ĐOẠN AT 22 ° C | |||
EBS stator KHÁNG | 12,9 Ohms tại 22 ° C | |||
RFI đàn áp | BS EN 61000-6-2 & BS EN 61000-6-4, VDE 0875G, VDE 0875N. tham khảo nhà máy cho người khác | |||
dạng sóng Méo | KHÔNG TẢI <1,5% KHÔNG bóp méo CÂN LINEAR TẢI <5,0% | |||
TỐI ĐA overspeed | 2250 Rev / Min | |||
MANG Ổ END | TRÁI BÓNG. 6309 - 2RS. (ISO) | |||
MANG NON-DRIVE END | TRÁI BÓNG. 6306 - 2RS. (ISO) | |||
1 BEARING | 2 BEARING | |||
VỚI EBS | KHÔNG EBS | VỚI EBS | KHÔNG EBS | |
TRỌNG LƯỢNG COMP. MÁY PHÁT ĐIỆN | 80 kg | 78,3 kg | 83 kg | 81,3 kg |
Trọng lượng vết thương stator | 27 kg | 27 kg | 27 kg | 27 kg |
Trọng lượng vết thương Rotor | 27,87 kg | 26.17 kg | 28,87 kg | 27,17 kg |
WR² quán tính | 0,0953 kgm2 | 0,0952 kgm2 | 0,097 kgm2 | 0,0953 kgm2 |
TRỌNG LƯỢNG VẬN trong một thùng | 100 kg | 98,3 kg | 109 kg | 107,3 kg |
ĐÓNG THÙNG SIZE | 71 x 51 x 67 (cm) | 71 x 51 x 67 (cm) | ||
| Spec # 4 Hệ thống điều khiển COMAP InteliLite®MRS10 |
InteliLite® MRS 10 và InteliLite®MRS 15 là bộ điều khiển tích hợp mới để điều khiển động cơ trong các ứng dụng khởi động bằng tay và điều khiển từ xa, tính năng đầy đủ gen-set giám sát và bảo vệ. bộ điều khiển InteliLite® được trang bị một màn hình đồ họa mạnh mẽ. Biểu tượng, ký hiệu và đồ thị thanh cho hoạt động trực quan cùng với các tính năng cao cấp tiêu chuẩn mới về kiểm soát gen-set. Đặc biệt ở nhiệt độ thấp (IL-MRS 10 -LT
F e một t u r e s
| Spec # 5 Tùy chọn |
Hạng mục | Tùy chọn | Lựa chọn |
Động cơ | Jacket nước gia nhiệt | |
dầu gia nhiệt | ||
máy phát điện | Winding Nhiệt độ cụ đo lường | |
phát điện gia nhiệt | ||
PMG | ||
Chống ẩm và điều trị chống ăn mòn | ||
nóng chống ngưng tụ | ||
Máy phát điện | Công cụ với máy | |
Hệ thống nhiên liệu | báo mức nhiên liệu thấp | |
Hệ thống nạp nhiên liệu tự động | ||
Nhiên liệu T-van | ||
mái hiên | Trailer | |
sys bôi trơn | Dầu với máy | |
Exhaust Sys. | Ban bảo vệ từ sự nóng bỏng | |
Cooling Sys. | bảo vệ nhiệt phía trước | |
Nước làm mát (-30 ° C) | ||
Bảng điều khiển | bảng điều khiển từ xa | |
ATS | ||
DSE | ||
voltages | 415 / 240V | |
400 / 230V | ||
380 / 220V | ||
220 / 127V | ||
200-115V |
