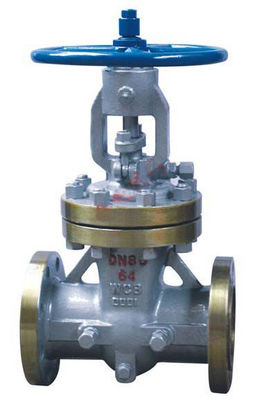

CYZ40H, CYZ41H, CYZ40Y, CYZ41Y Differential áp lực con dấu dầu van cổng 150 ~ 900Lb
Nguyên tắc cấu trúc khác biệt áp lực con dấu dầu cửa van của: nó được tạo ra từ nêm hiện cửa van đàn hồi; một con dấu dầu bôi trơn tự động tăng áp và cấu trúc được cài đặt trên ghế mỗi cổng nêm van cơ thể và cấu tạo của piston và van trượt dọc theo bề mặt xi lanh dầu, và nó có chứa dầu con dấu. Khi van được đóng lại, khoang của nó là đầy áp lực trung bình, và van trở lại, cũng van hạ lưu tạo ra một áp lực khác biệt với khoang giữa; chênh áp này đẩy piston di chuyển xuống để nén kem con dấu trong xi lanh dầu để có được thông qua các kênh để tạo thành một màng dầu con dấu và đạt được con dấu.
Đặc điểm
1. Differential van con dấu dầu áp suất cửa đàn hồi là mới trong cấu trúc, ánh sáng và dễ dàng đi vào hoạt động; nó là thuận tiện để được miễn phí từ đổi mới phụ để đạt được con dấu đáng tin cậy.
2. So với van cổng nêm cũ, chính là để thay đổi con dấu cơ học thành con dấu dầu; con dấu đầu tiên là dấu cứng đàn hồi đĩa, và con dấu thứ hai là dấu kem, vì vậy nó là dấu kép; trong van nó được trang bị với hệ thống phun tự động của kem con dấu, và van ngoài với thiết bị bồi thường vòi phun kem dấu.
PN MPa | Loại sản phẩm |
1.6 ~ 16.0MPa 150 ~ 900Lb | CYZ40H, CYZ41H, CYZ40Y, CYZ41Y, KCYZ40Y, KCYZ41Y |
Các thông số kỹ thuật
Lớp áp | nhiệt độ bình thường kiểm tra áp lực (MPa) | Nhiệt độ áp dụng (℃) | Trung bình | |||||
vỏ bọc | Niêm phong | trở lại Seal | -29-121, Hoặc theo yêu cầu | Lưu huỳnh kháng Kiểu | Căn bản Kiểu | |||
PN (MPa) | 1.6 | 2.4 | 1,76 | 1,76 | Phương tiện chứa H2S và CO2> 500mg / m3 | Dầu mỏ, khí tự nhiên, Nước vv | ||
2.5 | 3,75 | 2.75 | 2.75 | |||||
4.0 | 6.0 | 4.4 | 4.4 | |||||
6.4 | 9.6 | 7.04 | 7.04 | |||||
10.0 | 15.0 | 11.0 | 11.0 | |||||
16.0 | 24.0 | 17.6 | 17.6 | |||||
Class (Lb) | 150 | 2,93 | 2,07 | 2,07 | ||||
300 | 7.58 | 5.52 | 5.52 | |||||
400 | 10.0 | 7.31 | 7.31 | |||||
600 | 15.0 | 11.03 | 11.03 | |||||
900 | 22,4 | 16.54 | 16.54 | |||||
Phần Vật liệu chính
Tên | Body, Cover | van Disc | Ghế | Con quay | Con quay Đinh ốc | Niêm phong Đối mặt | |
Vật chất | Loại cơ bản | WCB | WCB + 13Cr / STL | Thép hợp kim + 13Cr | Thép hợp kim | Nhôm huy chương đồng | PTFE |
Lưu huỳnh Loại kháng | Xử lý lưu huỳnh-Resistant WCB | WCB + STL | Thép hợp kim + STL | thép 318 | cốt thép PTFE | ||
Phần Vật liệu chính
Main ngoài Kích thước và Trọng lượng
PN (MPa) | Kích thước (mm) | |||||||||||
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
1.6 | L | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 |
H | 425 | 445 | 540 | 620 | 740 | 820 | 1050 | 1245 | 1475 | 1755 | 1930 | |
Kilôgam | 28 | 34 | 45 | 64 | 75 | 106 | 151 | 211 | 302 | 377 | 578 | |
2.5 | L | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 |
H | 425 | 445 | 540 | 620 | 740 | 810 | 1080 | 1282 | 1500 | 1820 | 2015 | |
D0 | 240 | 240 | 280 | 320 | 360 | 400 | 450 | 500 | 500 | 560 | 560 | |
Kilôgam | 34 | 38 | 51 | 74 | 98 | 117 | 196 | 226 | 354 | 490 | 558 | |
4.0 | L | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | ||
H | 435 | 445 | 550 | 670 | 775 | 895 | 1100 | 1332 | 1530 | |||
D0 | 280 | 280 | 320 | 360 | 400 | 400 | 450 | 500 | 560 | |||
Kilôgam | 38 | 45 | 66 | 89 | 117 | 147 | 242 | 340 | 453 | |||
6.4 | L | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | ||
H | 438 | 475 | 555 | 670 | 772 | 895 | 1137 | 1332 | 1530 | |||
D0 | 280 | 280 | 320 | 360 | 400 | 450 | 560 | 560 | 600 | |||
Kilôgam | 45 | 53 | 77 | 112 | 158 | 223 | 317 | 377 | 410 | |||
10.0 | L | 250 | 280 | 310 | 350 | 450 | 550 | 650 | 750 | |||
H | 510 | 540 | 600 | 690 | 985 | 1085 | 1215 | 1365 | ||||
D0 | 280 | 280 | 320 | 360 | 450 | 560 | 600 | 650 | ||||
Kilôgam | 54 | 64 | 93 | 135 | 268 | 381 | 452 | 493 | ||||
16.0 | L | 300 | 340 | 390 | 450 | 600 | 750 | 850 | 950 | |||
H | 467 | 660 | 680 | 785 | 985 | 1190 | 1395 | 1595 | ||||
D0 | 320 | 360 | 360 | 450 | 500 | 560 | 600 | 650 | ||||
Kilôgam | 72 | 85 | 121 | 176 | 350 | 490 | 580 | 635 | ||||
